ПОРТАТИВНЫЙ USB-МИКРОСКОП ДЛЯ АНАЛИЗА КАЧЕСТВА ПАЙКИ С ПРОГРАММНОЙ ПОДДЕРЖКОЙ ImageDoc ФИРМЫ "ERSA"

ЗАО "Промэлектроника" является авторизованным дистрибьютором фирмы "ERSA" - одного из крупнейших производителей паяльного оборудования.(посмотреть сертификат Вы можете здесь)

Адрес головного сайта "ERSA": http://www.ersa.de/

По вопросам поставок оборудования "ERSA" Вы можете обратиться к ведущему данного направления: Половникову Сергею Викторовичу, тел: (343) 245-15-42, E-mail: ersa@promelec.ru


Хорошо известная система ERSASCOPE была и остается безусловным лидером в классе стационарных оптических систем для анализа дефектов пайки BGA. Вместе с тем, назрела потребность рынка в более доступном инструменте,который обеспечивал бы качественно близкие возможности по анализу изображений BGA при кратно меньшей цене.
Выгодный технико-экономический компромисс достигнут в компактной модели Mobile Scope, производимой в международной кооперации, c программным обеспечением ERSA ImageDoc.





Для получения наиболее чёткого изображения выводов под корпусом BGA важно подобрать угол обзора, направление и интенсивность прямой/встречной подсветки: эти возможности обеспечиваются комплектом аппаратных средств Mobile Scope Kit 1. После ввода изображения через USB в дело вступает компьютер:
унифицированный программный пакет ERSA ImageDoc разработан специально для анализа качества пайки.



< позиционирование
видеоприемника
и световой кисти


экран ImageDoc >

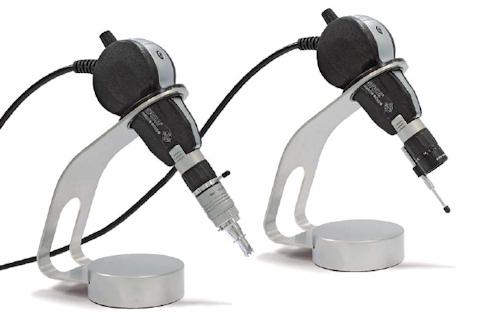

Аппаратная часть системы Mobile Scope имеет модульное исполнение: к видеоприемнику можно подсоединить либо оптическую головку для бокового обзора выводов BGA (она включена в комплект поставки Kit 1), либо zoom-объектив для прямого наблюдения (вторая головка в универсальном комплекте Kit 3).
Использование комплекта Kit 2 с объективом лишь для прямого наблюдения невыгодно, либо для этой цели гораздо дешевле приобрести
тринокуляр или микроскоп. Таким образом, для контроля дефектов пайки BGA достаточен Kit 1,
для общих применений - Kit 3 с двумя оптическими головками.


Съёмная головка для
бокового наблюдения
выводов BGA, mBGA
Съёмная головка для
прямого наблюдения,
с опорным штифтом
Видеоприёмник и
модуль управления
с интерфейсом USB



Основные характеристики комплектов поставки Mobile Scope

Mobile Scope Kit 1
Портативный микроэндоскоп с USB-видеокамерой разрешением 2 мегапикселей (1600x1200), укомплектованный оптической головкой со встроенной светодиодной подсветкой для бокового обзора BGA. Размер основания оптической головки - 0,8 x 8,2 мм; регулируемое фокусное расстояние 0,5...30 мм; кратность увеличения (на 14-дюймовом мониторе) 15X...180X. Подставка для прибора и начальное измерительное ПО ImageDoc Basic 3.0 включены в комплект наряду с автономной световой кистью (LED белого свечения), используемой для встречной и боковой подсветки BGA (питание светоизлучающих диодов осуществляется от трёх батареек AA).
Mobile Scope Kit 3
Комплект K1 (см. выше) с дополнительной оптической головкой - объективом для прямого наблюдения. Регулируемое фокусное расстояние 200…5 мм, кратность увеличения объектива 8X...80X (на 14-дюймовом мониторе) в поле обзора 45...5 мм. Встроенная вокруг объектива светодиодная подсветка с регулировкой яркости (белое свечение). Полезное приложение - легкий, прочный и красивый полированный алюминиевый кейс для транспортировки прибора.



Дополнительные (к любому из комплектов Mobile Scope) опции





Чтобы постоянно не держать в руках оптический приемник Mobile Scope и световую кисть, можно стационарно позиционировать их при помощи двух штативов, а захват изображения в компьютер
активировать нажатием педали. Эти и некоторые другие опции доступны от поставщика по запросу.
